Подшипники, используемые в беспилотных летательных аппаратах, должны отвечать требованиям лёгкости, высокой частоты вращения, низкого трения и коррозионной стойкости.

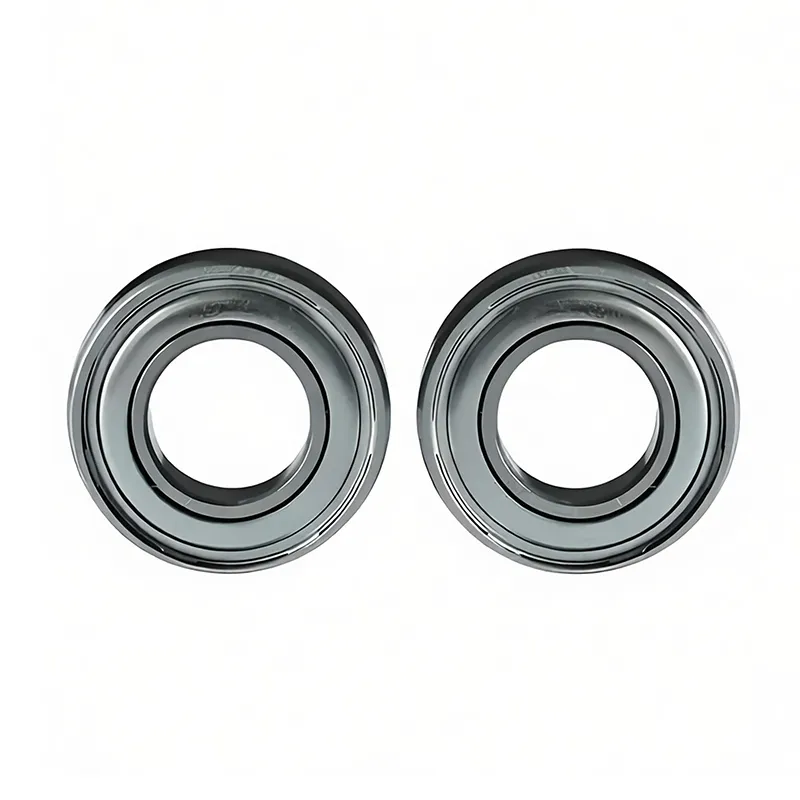

1. Шарикоподшипники с глубоким желобом
Применение: Высокоскоростные вращающиеся узлы, такие как валы электродвигателей, пропеллеры и сервоприводы.
Особенности: Простая конструкция, восприятие радиальных и осевых нагрузок; низкое трение, высокая частота вращения (например, керамические подшипники могут достигать более высоких скоростей); распространённые материалы: нержавеющая сталь (для защиты от коррозии) или гибридная керамика (шарики из нитрида кремния + стальные кольца).
2. Радиально-упорные шарикоподшипники
Применение: Узлы, требующие одновременного восприятия радиальных и осевых нагрузок, например, электродвигатели мультироторных БПЛА.
Особенности: Угол контакта (например, 15° или 25°) оптимизирован для восприятия осевой нагрузки; парная установка позволяет повысить жёсткость (например, в сервоприводах БПЛА).
3. Игольчатые роликоподшипники
Применение: Качающиеся узлы с ограниченным пространством (например, тяги сервоприводов).
Особенности: Малый радиальный размер, высокая несущая способность; подходят для высокочастотных качательных или ограниченных вращательных движений.
4. Подшипники с самосмазкой
Применение: Необслуживаемые шарнирные узлы (например, шарниры складных консолей дрона).
Особенности: Материал содержит твёрдые смазочные вещества (такие как ПТФЭ или графит); устойчивы к пыли, не требуют технического обслуживания, но обладают сравнительно низкой несущей способностью.

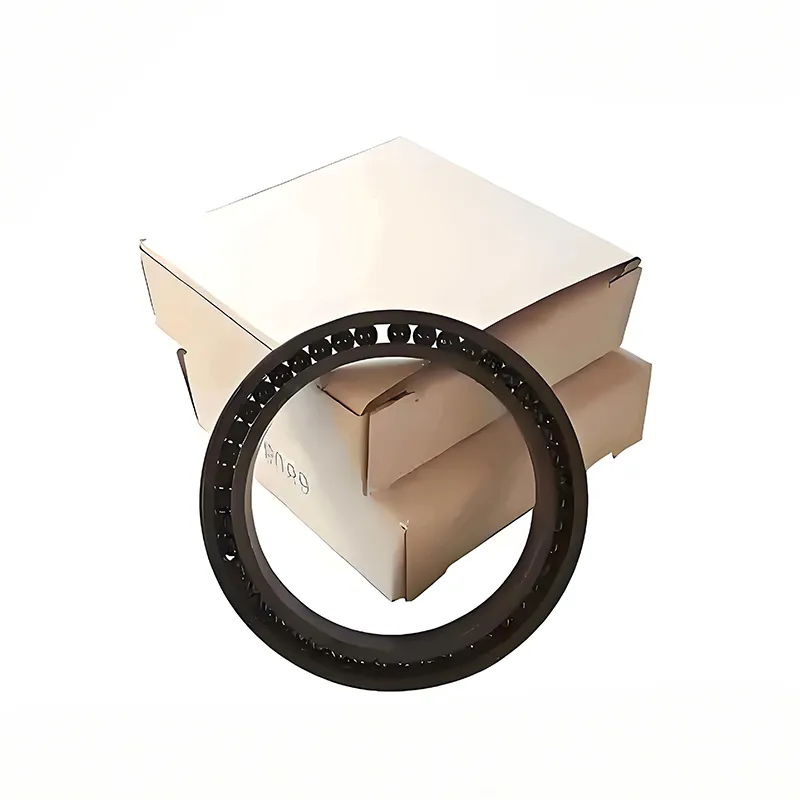

5. Керамические подшипники (полностью керамические или гибридные)
Применение: Электродвигатели высококлассных БПЛА или экстремальные условия (высокие температуры / коррозионная среда).
Особенности: Полностью керамические (ZrO₂ или Si₃N₄) — коррозионностойкие, лёгкие, но имеют высокую стоимость. Гибридные керамические (керамические шарики + стальные кольца) — сбалансированное решение по производительности и стоимости.

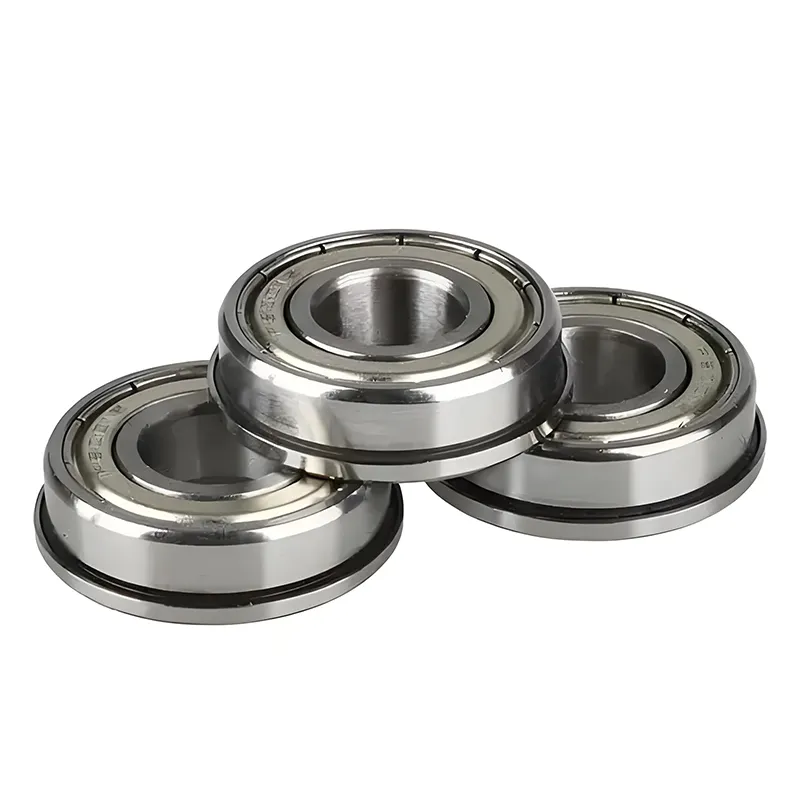

6. Фланцевые подшипники
Применение: Узлы, требующие осевой фиксации (например, камерный подвес).
Особенности: Оснащены фланцем для удобства монтажа и предотвращения осевого смещения.

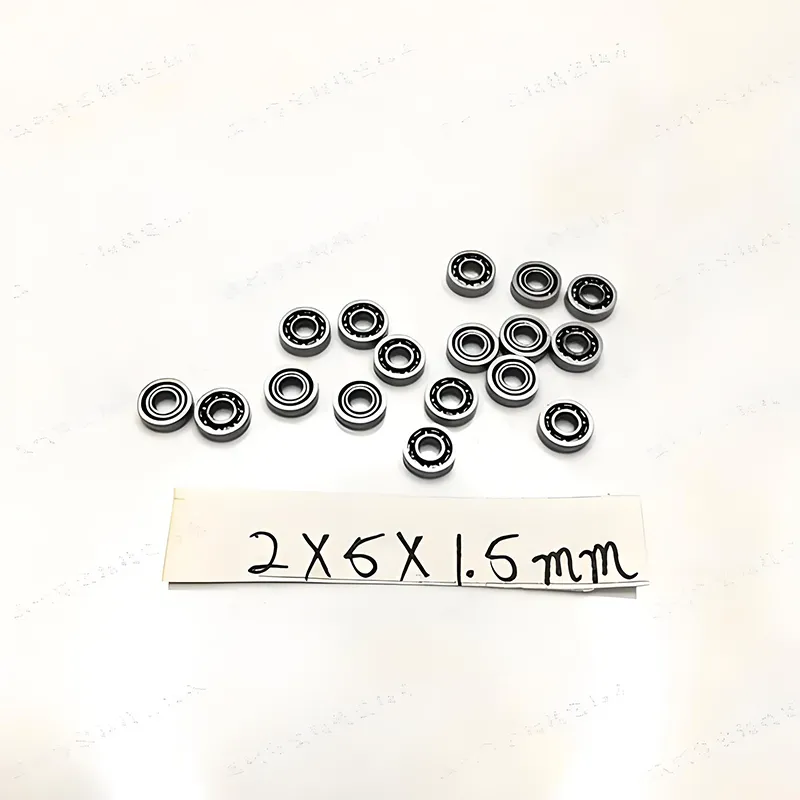

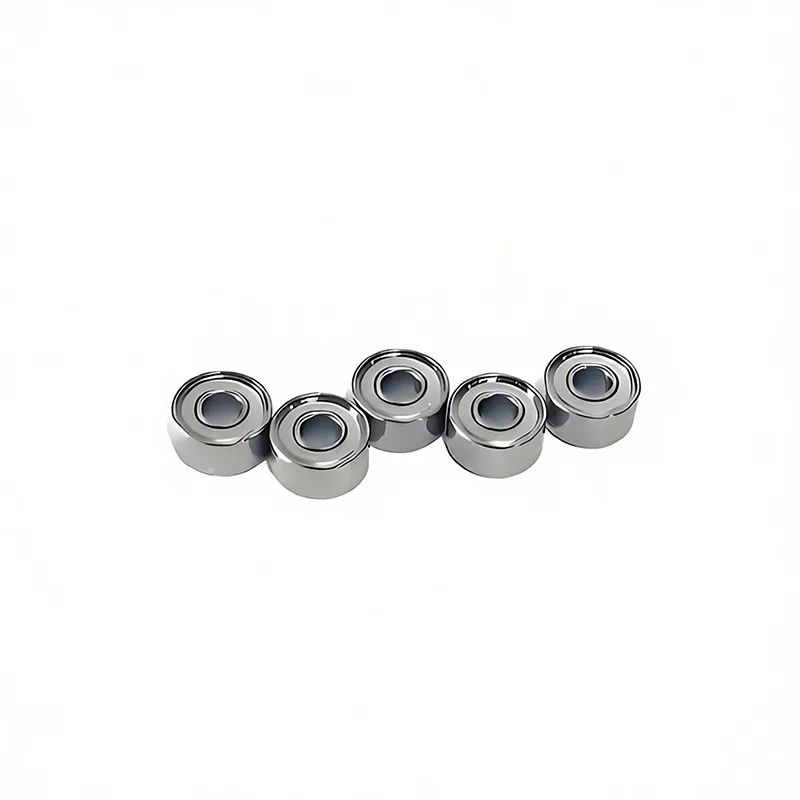

1. Размеры и вес: Миниатюрные подшипники (например, с внутренним диаметром 3 мм) применяются в малых БПЛА.
2. Частота вращения: Подшипники электродвигателей должны выдерживать десятки тысяч оборотов в минуту (например, в моторах DJI обычно используются подшипники класса точности не ниже ABEC-5).
3. Устойчивость к окружающей среде: Водонепроницаемые/пылезащитные уплотнения (например, резиновые уплотнительные кольца) или стойкость к соляному туману (нержавеющая сталь).
4. Стоимость: В коммерческих БПЛА чаще всего применяются шарикоподшипники с глубоким желобом из нержавеющей стали; в военных или промышленных БПЛА могут использоваться керамические подшипники.
